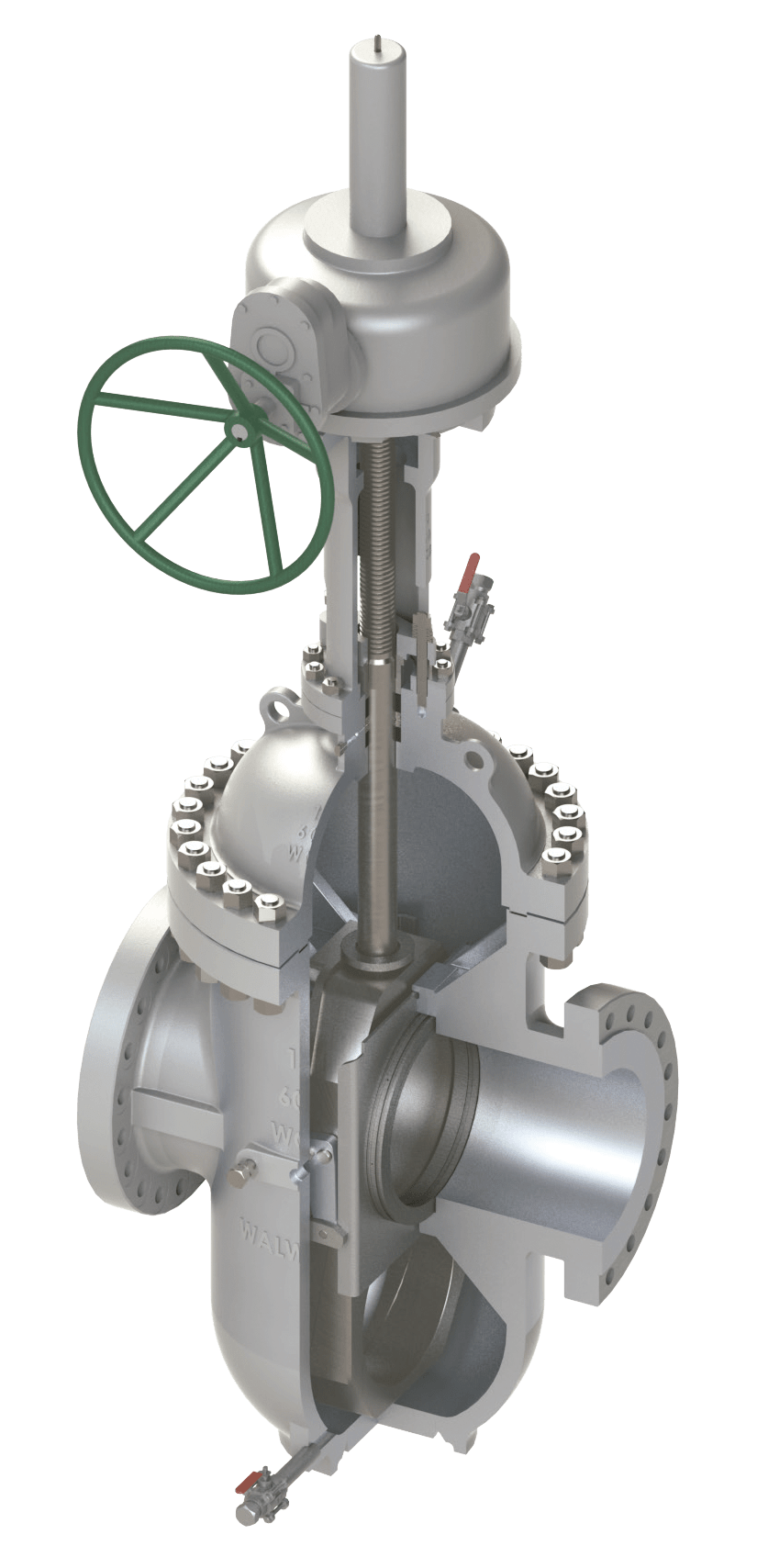

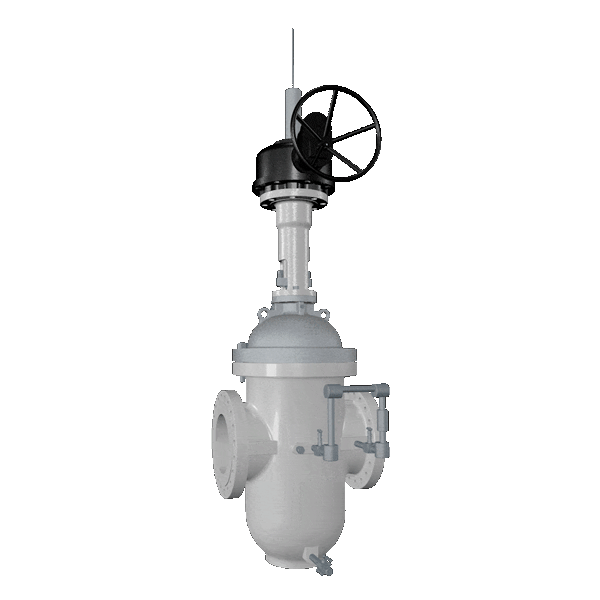

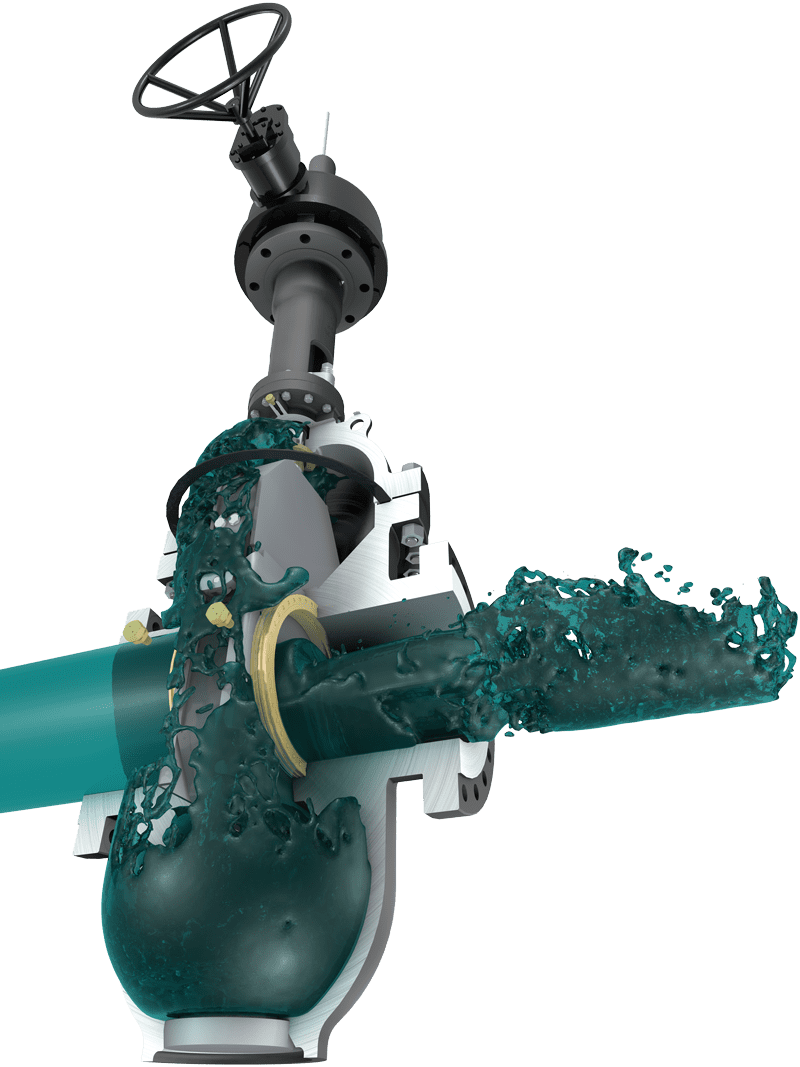

VÁLVULA DE COMPUERTA DE DOBLE EXPANSIÓN.


  • Se utiliza en servicios críticos donde es imperativo tener un aislamiento efectivo del sistema o como válvula de paro de emergencia; para transporte de crudo, gas, petróleo y sus derivados. Un ejemplo son las baterías de separación.
  • Diseño de acuerdo con API-6D e ISO-14313.
  • También cumple con los requerimientos de PEMEX EST-0211/002.
  • Clases ASME 150, 300, 600, 900, 1500 y 2500


DESCRIPCIÓN GENERAL

Se utiliza en servicios críticos donde es imperativo tener un aislamiento efectivo del sistema o como válvula de paro de emergencia; para transporte de crudo, gas, petróleo y sus derivados. Un ejemplo son las baterías de separación.

CARACTERÍSTICAS DE DISEÑO

VÁLVULA DE COMPUERTA DE DOBLE EXPANSIÓN.

  1. Diseño de acuerdo con API-6D e ISO-14313.
  2. Paso completo y continuado para minimizar la caída de presión y permitir el paso de herramientas de inspección o limpieza (pigs).
  3. Obturador de dos piezas compuesto por compuerta y segmento de expansión (expanding).
  4. Arreglo de interiores estándar con sellos suaves fabricados a partir de elastómeros cuya selección depende de las condiciones de servicio (presión, temperatura).
  5. Arreglo de interiores estándar con sellos metal a metal o sellos dual (PMSS) disponibles a solicitud.
  6. Obturador (compuerta y segmento), vástago y anillos de asiento recubiertos con ENP (Electroless Nickel Platted) con un espesor mínimo de 0.003” para mayor resistencia al desgaste.
  7. Guías de los brazos articulados en material acero inoxidable 304.
  8. Tornillos de accionamiento de los brazos en material 17-4pH H-1150 para mayor resistencia mecánica.
  9. Doble bloqueo y purga (DBB).
  10. Asientos Bi-direccionales.
  11. Operación con volante en diámetros pequeños y operador de engranes en diámetros grandes.
  • Inyectores de lubricante/sellante en material SS-304 comunicados a los anillos de asiento.
  • Inyector de sellante tipo Tiger pack en material SS-304 comunicado a la cámara de empaques.
  • Diámetros NPS 2 hasta NPS 48.
  • Extremos RF o RTJ de acuerdo con ASME B16.5 desde NPS 1 a NPS 24; para válvulas NPS 26 y mayores bridas ASME B16.47 Series A como estándar.
  • Para válvulas extremos WE de acuerdo con ASME B16.25.
  • Distancia entre extremos de bridas de acuerdo API-6D (Tabla C.1) dimensiones de válvulas no listadas en API-6D de acuerdo con ASME B16.10.
  • Clases 150, 300, 600, 900, 1500 y 2500#.
  • Adecuada para servicio amargo de acuerdo con NACE MR-01-75 o NACE MR-01-03.
  • Diseño a prueba de fuego de acuerdo con API-6FA (“Standard for Fire test for Valves”) y API-607 (“Fire Test for Quarter Turn Valves and Valves Equipped with Nonmetallic Seals”).
  • Dispositivo para liberación de sobre-presión y bypass.
